一、基础定义



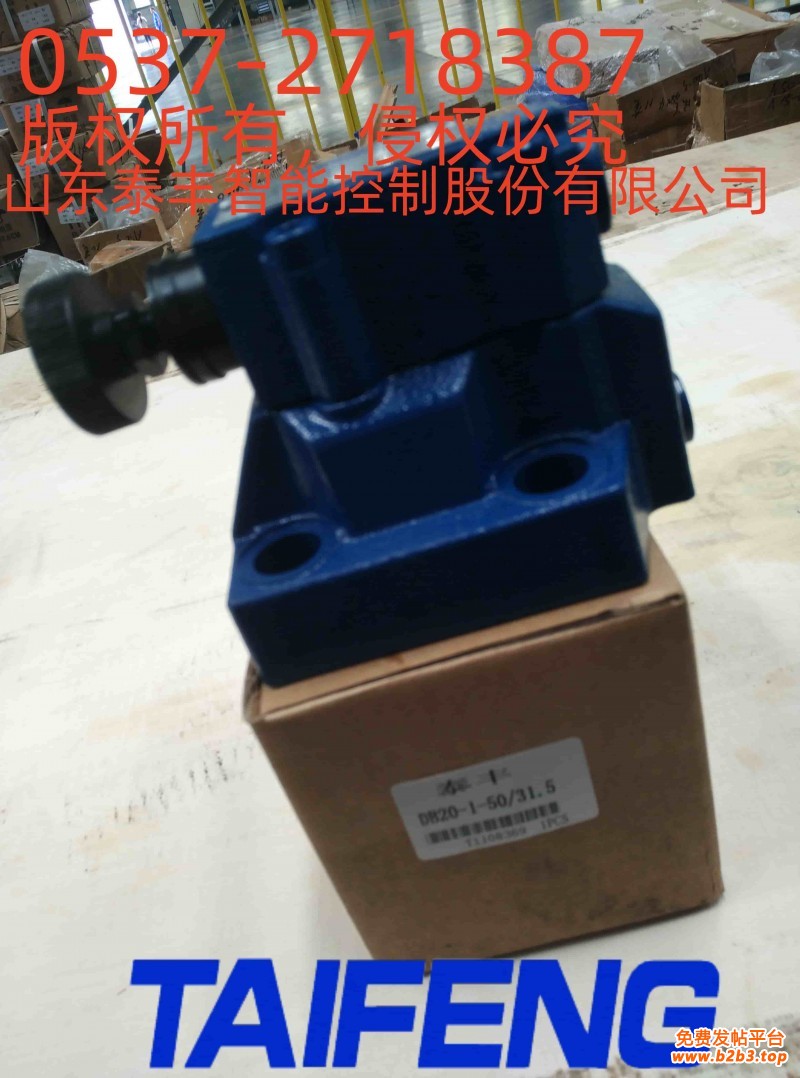

DBW20B电磁溢流阀属于‌先导式电磁溢流阀‌，由电磁阀、先导阀和主阀组成，兼具溢流稳压、系统卸荷及安全保护功能‌。其核心作用为：

定压溢流‌：维持液压系统压力稳定，避免超压风险‌。

电磁卸荷‌：通过电磁阀控制主阀芯动作，实现系统瞬时卸荷‌。

二、结构与设计

主阀组件‌：

主阀芯‌：采用二节同心式锥阀结构，通过阻尼孔（节流孔）与先导阀联动，响应速度快且启闭特性优异‌。

铸造内流道‌：优化油液流通路径，提升流量能力（最大100L/min）‌。

先导阀‌：

锥阀式设计‌：通过弹簧调压设定系统压力阈值，精度高（±0.5MPa）‌。

电磁阀模块‌：

电磁铁驱动‌：可选常开（DBW20B-1-50B）或常闭型（DBW20B-1-30），支持DC24V或AC220V电压‌。

控制油路‌：外控口（X口）支持外部压力源调节，适配复杂工况‌。

三、技术参数

指标 参数值/特性

公称通径（NG）‌ NG10（通径10mm）‌

额定压力‌ ≤31.5MPa（最高工作压力）‌

流量范围‌ 100L/min（最大流量）‌

控制电压‌ DC24V或AC220V（依型号选择）‌

泄漏量‌ ≤5滴/分钟（350bar工况）‌

密封材质‌ 丁腈橡胶（NBR）或氟橡胶（FKM）‌

四、工作原理

压力调节‌：

系统压力作用于主阀芯下端，同时通过阻尼孔传递至先导阀锥阀‌。

当压力超过先导阀弹簧设定值时，锥阀开启，主阀芯两端压差增大，主阀口打开溢流‌。

电磁卸荷‌：

电磁阀通电时，控制油路切换，主阀芯上腔压力释放，系统快速卸荷‌。

外控功能‌：

通过外控口（X口）接入外部压力信号，实现多级压力控制或远程调压‌。

五、应用场景

工程机械‌：用于挖掘机、起重机液压系统，防止泵过载并实现快速卸荷‌。

工业液压站‌：在机床、注塑机中稳定系统压力，保护执行元件‌。

冗余系统‌：结合双泵配置，通过电磁阀切换实现故障备份‌。

六、产品优势

高性能‌：锥阀结构+铸造流道，噪音低且启闭特性稳定‌。

灵活配置‌：支持内排/外排油路、常开/常闭电磁阀选项‌。

易维护‌：模块化设计允许单独更换电磁阀或密封组件‌。
